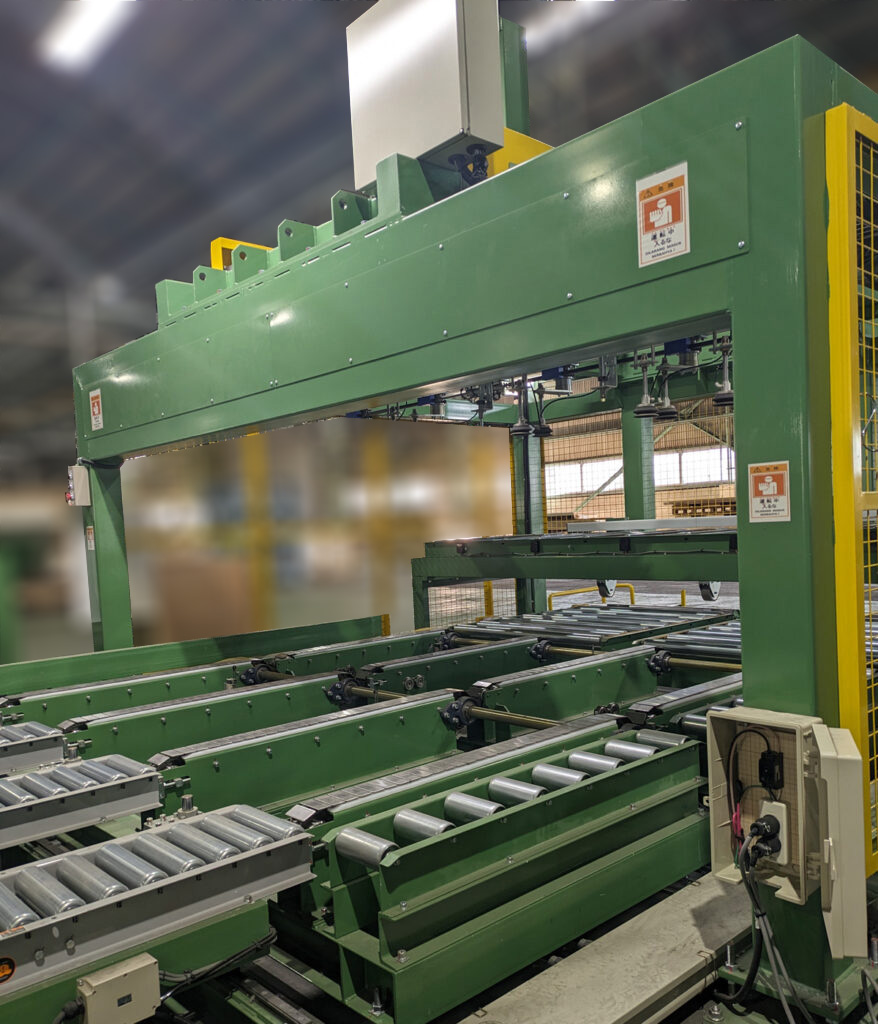

投入装置
製品特長
- ワーク積山状態からワーク1枚を吸着分離して生産ラインに投入します。
- ワーク吸着に使用する吸着パッドはワークサイズに対応して自動選択するため確実な吸着をおこないます。
- ワーク移載走行にはサーボモータ＋ラック＆ピニオン方式、昇降にはサーボモータ＋ボールネジ方式を採用し、高速でスムーズな動作を実現します。
- PLC（プログラマブルロジックコントローラ）による精密な制御が可能です。
- 操作はタッチパネル方式で簡単で使いやすくなっています。

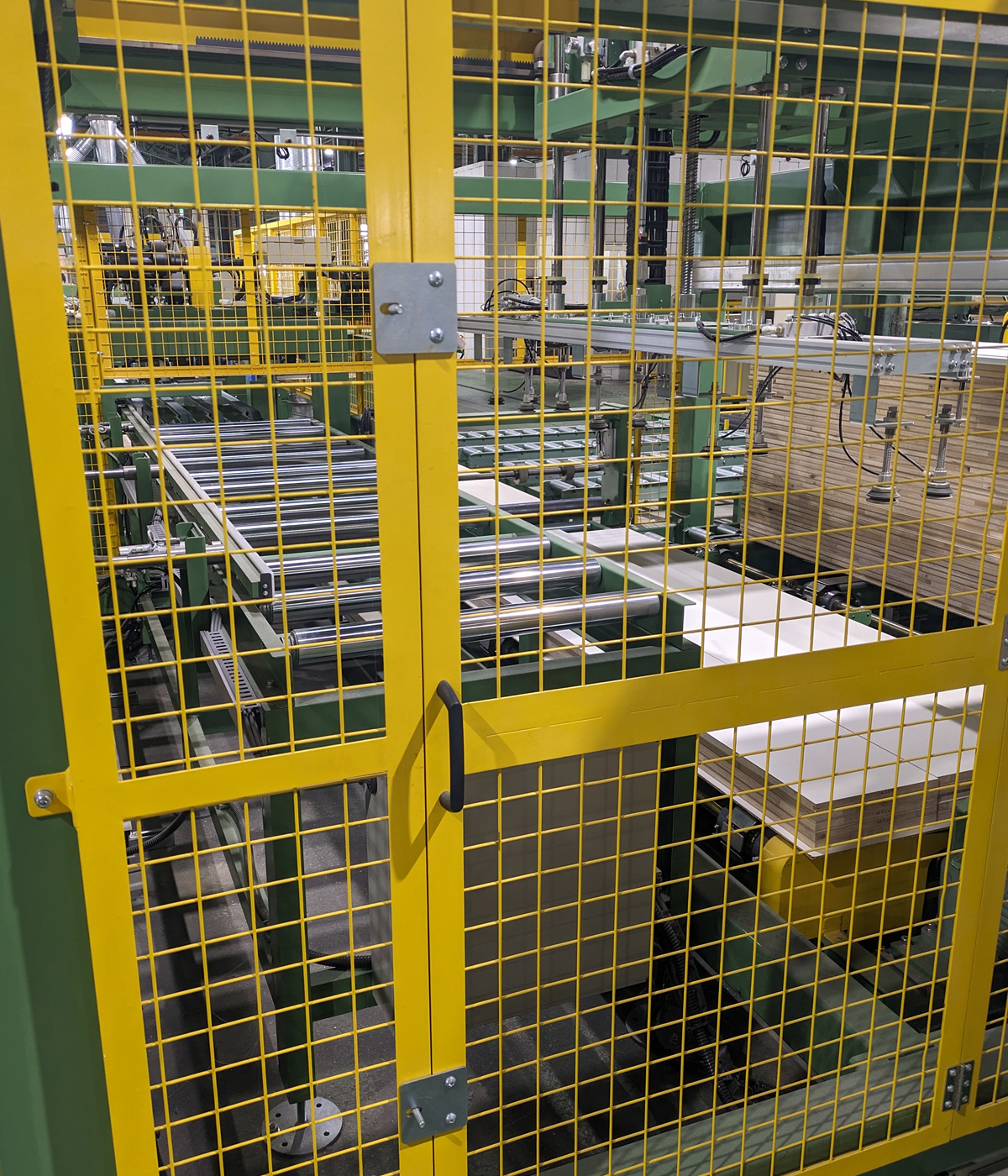

- 安全装置には、作業範囲外には取り外し可能な安全カバー、作業範囲内には安全センサを標準装備しています。 （一部安全センサはオプション）
製品仕様
| ワークサイズ | 幅300～900mm 長さ1800～3000mm 厚さ15～30mm |
|---|---|
| ワーク積山サイズ | 幅300～900mm 長さ1800～3000mm 積山高さ0～900mm |
| 移載走行機構 | サーボモータ ラック＆ピニオン方式 走行速度 60m/min |
| 移載昇降機構 | サーボモータ ボールネジ方式 重量バランス用エアシリンダ 走行速度 60m/min |
| ワーク吸着 | 真空ポンプ 吸着パッド ソレノイド選択切り替え 2枚吸着低減機構 |
| ワーク１枚当たりの投入サイクル | 7～10秒/枚 |
