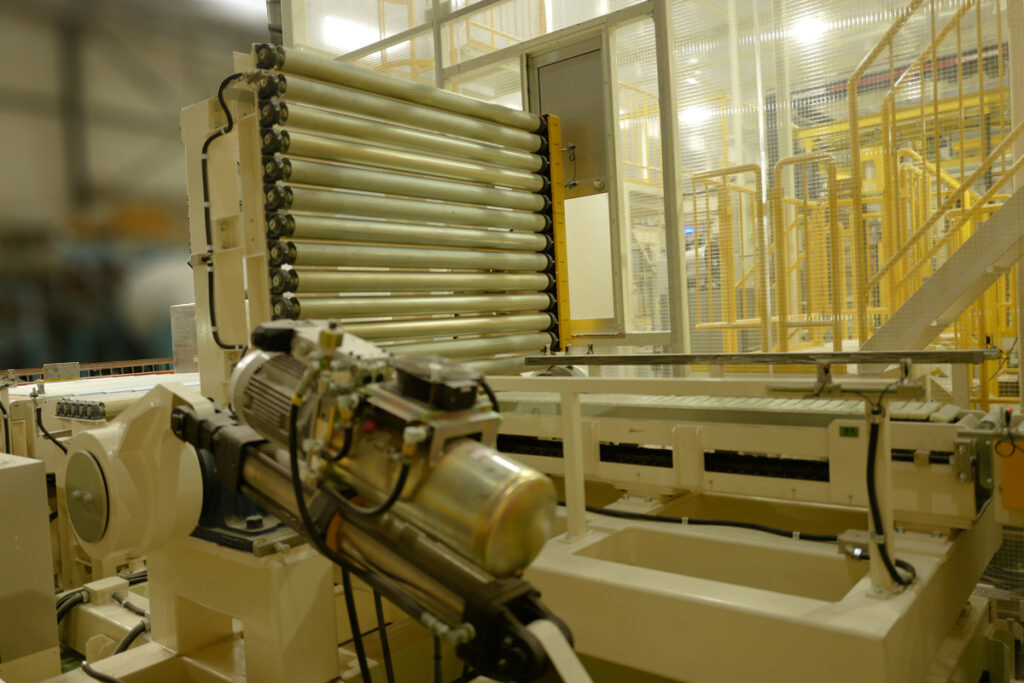

倒立装置
製品特長
- スラットコンベアで搬送された原反紙を立て起こしてローラコンベアへ受け渡す装置です。
- 原反紙を油圧シリンダにより、スムーズかつ安定して垂直に反転させます。また、反転動作や受け渡し時の衝撃を吸収し安定した搬送を行います。
- 繰り返し動作に耐える高耐久性の部品と構造です。
製品仕様
| 原反紙サイズ | φ900～1500mm 幅300～2000mm 重量3000kg |
|---|---|
| 立て起こし機構 | 油圧シリンダ φ125 |
| スラットコンベア仕様 | ギャードモータ 1.5kw チェーン駆動式 樹脂製スラット 走行速度 24m/min |
| ローラコンベア仕様 | ギャードモータ 0.75kw SDチェーン駆動式 走行速度 12m/min |
